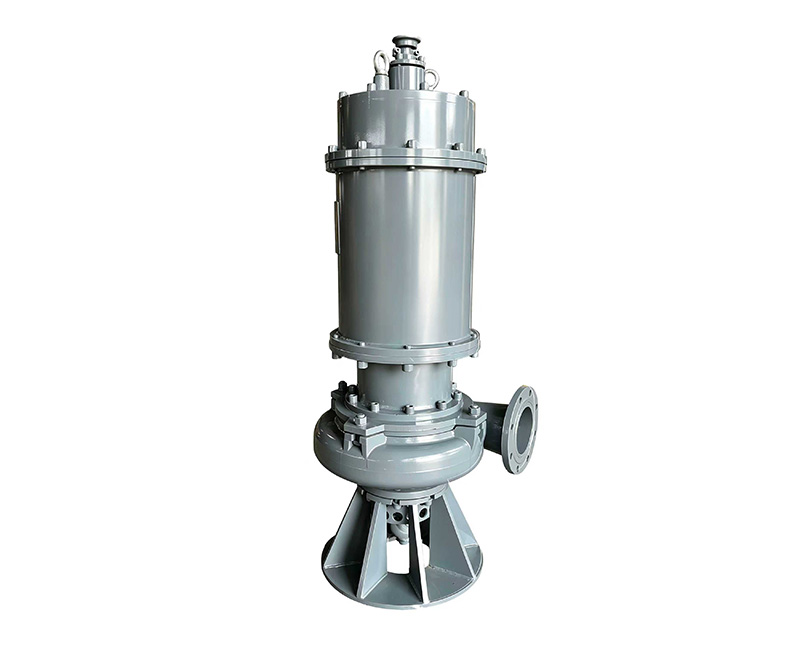

BQZ潜水渣浆电泵

一、产品说明

1.产品说明

BQZ潜水渣浆电泵是专为输送高磨蚀型高浓度渣浆介质而设计的重型潜水渣浆泵。电泵的结构是单吸、单级或二级、上电机下泵结构。泵叶轮采用开式结构，流道宽，渣浆通过能力强，叶轮进口处设有搅拌轮，能够确保叶轮持续平稳吸入沉积物。泵体采用侧向排放设计，螺旋形流道确保固体物质顺畅通过。电泵过流部件叶轮、泵体、护板、搅拌轮全部采用高铬耐磨材料制造，确保了在磨蚀性环境中的耐用性与可靠运行。配套电机采用四极低速电机，能在最恶劣工况下实现可靠持续的运行。

2. 主要用途

BQZ潜水渣浆电泵适用于煤矿、铁矿、金矿、铜矿、隧道施工、污水处理厂、钢铁厂、电厂、石油天然气、建筑工地、混凝土预制、河道疏浚等场所，输送含有煤泥、岩屑、煤粒、砂石、泥浆、尾矿等固体颗粒的高浓度液体。

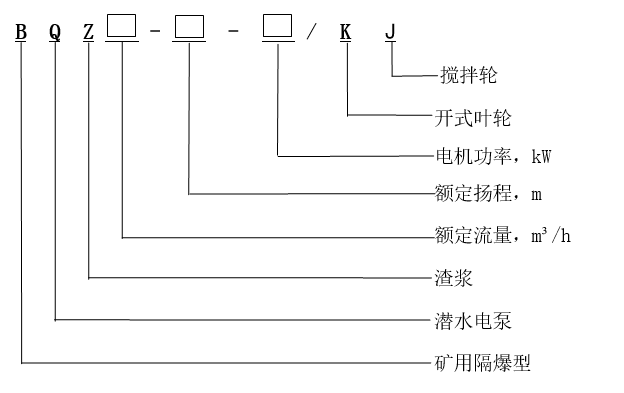

3. 潜水渣浆电泵型号表示方法

电泵型号中的大写汉语拼音字母代表电泵的型式及其特征，主参数由阿拉伯数字表示。

4. 使用条件

1) 电源380V或660V或1140V、三相、50HZ。

2) 最大潜水深度：20m，最小潜水深度应淹没电机。

3）最高渣浆温度：40℃；渣浆PH值：4-10。

4) 最大渣浆固体重量浓度：60%；最大渣浆密度：1.3kg/L。

5）最大固体颗粒尺寸：不大于泵流道过流断面最小尺寸的50%。

二、基本参数

电泵型号	额定流量m³/h	额定扬程m	额定功率kW	额定电压V	额定电流A	同步转速r/min	电泵效率%	通过颗粒最大直径mm
BQZ20-30-5.5/KJ	20	30	5.5	380/660/1140	11.65/6.7/3.87	1500	37.8	50
BQZ30-20-5.5/KJ	30	20	5.5				39.8	50
BQZ45-15-5.5/KJ	45	15	5.5				41.6	80
BQZ50-10-5.5/KJ	50	10	5.5				42.0	80
BQZ25-30-7.5/KJ	25	30	7.5		15.7/9.1/5.25		39.5	50
BQZ50-20-7.5/KJ	50	20	7.5				42.8	80
BQZ80-15-7.5/KJ	80	15	7.5				44.8	80
BQZ100-12-7.5/KJ	100	12	7.5				45.6	100
BQZ30-50-11/KJ	30	50	11		23.82/13.79/7.95		40.6	50
BQZ50-25-11/KJ	50	25	11				43.1	80
BQZ80-20-11/KJ	80	20	11				45.1	80
BQZ100-18-11/KJ	100	18	11				45.6	100
BQZ160-10-11/KJ	160	10	11				49.2	100
BQZ30-80-15/KJ	30	80	15		31.74/18.32/10.58		41.1	80
BQZ40-50-15/KJ	40	50	15				42.5	80
BQZ70-35-15/KJ	70	35	15				44.8	80
BQZ80-25-15/KJ	80	25	15				45.6	80
BQZ100-22-15/KJ	100	22	15				46.5	100
BQZ150-15-15/KJ	150	15	15				48.5	100
BQZ50-40-18.5/KJ	50	40	18.5		37.16/21.45/12.3		44.3	80
BQZ100-28-18.5/KJ	100	28	18.5				47.3	100
BQZ150-20-18.5/KJ	150	20	18.5				49.5	100
BQZ200-12-18.5/KJ	200	12	18.5				51.2	150
BQZ50-50-22/KJ	50	50	22	380/660/1140	44.94/25.95/14.95	1500	46.2	80
BQZ100-40-22/KJ	100	40	22				47.6	100
BQZ120-30-22/KJ	120	30	22				48.5	100
BQZ200-22-22/KJ	200	22	22				51.0	150
BQZ250-15-22/KJ	250	15	22				51.6	150
BQZ100-45-30/KJ	100	45	30		60.9/35.2/20.3		48.2	100
BQZ150-40-30/KJ	150	40	30				50.3	100
BQZ250-25-30/KJ	250	25	30				52.4	150
BQZ300-15-30/KJ	300	15	30				53.0	150
BQZ300-22-30/KJ	300	22	30				53.2	150
BQZ80-60-37/KJ	80	60	37		72.19/41.68/24.06		47.3	100
BQZ100-50-37/KJ	100	50	37				48.2	100
BQZ120-46-37/KJ	120	46	37				48.8	100
BQZ200-35-37/KJ	200	35	37				53.6	150
BQZ250-30-37/KJ	250	30	37		72.19/41.68/24.06		54.2	150
BQZ350-15-37/KJ	350	15	37		72.19/41.68/24.06		54.9	150
BQZ100-65-45/KJ	100	65	45		83.36/48.13/27.79		48.6	100
BQZ110-55-45/KJ	110	55	45				48.7	100
BQZ150-45-45/KJ	250	40	45				49.6	100
BQZ250-40-45/KJ	250	40	45				54.3	150
BQZ360-22-45/KJ	360	22	45				54.5	200
BQZ450-15-45/KJ	450	15	45				55.8	200
BQZ100-80-55/KJ	100	80	55		107.3/61.95/35.77		48.5	100
BQZ130-65-55/KJ	130	65	55		107.3/61.95/35.77		49.7	150
BQZ150-50-55/KJ	150	50	55	380/660/1140	107.3/61.95/35.77	1500	50.5	150
BQZ250-45-55/KJ	150	50	55				54.7	150
BQZ350-30-55/KJ	350	30	55				53.8	200
BQZ400-20-55/KJ	400	20	55				55.5	200
BQZ600-15-55/KJ	600	15	55				57.4	200
BQZ130-80-75/KJ	130	80	75		144.67/83.53/48.23		50.3	150
BQZ200-50-75/KJ	200	50	75				52.6	150
BQZ350-35-75/KJ	350	35	75				54.8	200
BQZ400-25-75/KJ	400	25	75				55.8	200
BQZ500-20-75/KJ	500	20	75				56.7	200
BQZ150-90-90/KJ	150	90	90		174.5/100.8/58.20		51.6	150
BQZ160-80-90/KJ	160	80	90				52.3	150
BQZ200-60-90/KJ	200	60	90				52.9	150
BQZ400-40-90/KJ	400	40	90				56.5	200
BQZ500-35-90/KJ	500	35	90				57.5	200
BQZ200-80-110/KJ	200	80	110		212.21/122.52/70.74		53.8	150
BQZ220-70-110/KJ	220	70	110				53.8	150
BQZ240-60-110/KJ	240	60	110				54.2	150
BQZ270-65-110/KJ	270	65	110				54.6	150
BQZ300-55-110/KJ	300	55	110				54.9	200
BQZ500-40-110/KJ	500	40	110				57.7	200
BQZ400-60-132/KJ	400	60	132		240.4/138.8/80.14		57.4	200
BQZ500-45-132/KJ	500	45	132				58.3	200
BQZ600-40-132/KJ	600	40	132				58.5	200
BQZ150-120-132/KJ	150	120	132				41.2	150
BQZ250-85-160/KJ	250	85	160	380/660/1140	287.8/166.1/95.94	1450	54.8	200
BQZ300-80-160/KJ	300	80	160				55.6	200
BQZ450-55-160/KJ	450	55	160				57.8	200
BQZ500-50-160/KJ	500	50	160				57.9	200
BQZ700-55-185/KJ	700	55	185		332.7/192.1/110.9		62.4	300
BQZ900-40-185/KJ	900	40	185			1000	63.7	300
BQZ1000-30-185/KJ	1000	30	185				64.2	300
BQZ800-45-200/KJ	800	45	200		359.4/207.5/119.8		63.3	300
BQZ1000-40-200/KJ	1000	40	200				64.2	300
BQZ1200-30-200/KJ	1200	30	200				65.0	300
